商品の詳細:
|
| 製品名:: | 炭素鋼通されたOlet | 標準:: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 利点:: | 安全、信頼性およびコスト低減 | 適用: | 高圧高温 |
| パッキング: | 木の場合かパレット | 色: | 電流を通される |
| ハイライト: | 炉によって通されるOlet,管によって通されるOlet |
||
Oletは補強のタイプ分岐の管付属品のために主に使用されます。ボディは炭素鋼、合金鋼、ステンレス鋼、等を含む管と同じ材料との良質の鍛造材から、成っています。 Oletおよび主要な管は溶接されます。Oletの3つの接続の種類がか他の管、器械および弁あります:バット溶接、ソケットの溶接および通された関係。 MSS sp97、GB/t19326および他の標準はOletを製造するために一般的です。枝ヘッダーは大き直径の管からの小型直径の管に枝を提供します。 枝が接続される管は主要な管および枝が接続される管と呼ばれますOletと呼ばれます。 分岐にサイズ、タイプ、腔線径・山径および圧力評価のような変数があります。バット溶接Oletの3つの圧力等級があります:STD、XSおよびsch160。Oletの基盤はバット溶接の枝の、分岐がソケットの溶接の関係を採用するが同じとです。
標準:MSS sp97、GB/t19326
材料:炭素鋼、合金鋼、ステンレス鋼
サイズの範囲:DN 6-100
圧力範囲:3000 × 6000の× 3
厚さ:XSおよびXXS
長さ:3.1/2インチから6.1/2インチから
表面処理:反オイル;反絵画
端のタイプ:ソケットか外的な糸
他:Oletに45の°の枝のために3000 × 6000の× 3.の留め釘枝の2つの圧力クラスが使用されますあります。バット溶接、ソケットの溶接および通された関係はOletの関係に使用することができます。肘のブランチ テーブルが長い半径の肘か短い半径の肘で分岐を提供するのに使用されています。バット溶接、ソケットの溶接および通された関係は肘Oletの関係のために採用することができます。短いOletは弁の取付けおよび排気のために頻繁に使用されます。厚さの2つの等級があります:XSおよびXXS。短いOletの長さは3.1/2インチから6.1/2インチからであり、端はソケットまたは外的な糸です。
| 主要な管のわずかな直径 | 枝管のわずかな直径 | 圧力評価 | ||||||||||||
| L | D1/min | D2/rnin | E | d3 | J/min | |||||||||
| DN | NPS | DN | NPS | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |
| 8^900 | 1/4~36 | 6 | 1/8 | 19 | — | 27 | 一 | 22 | — | 15.9 | — | 6.1 | 一 | 6.4 |
| 10^900 | 3/8~36 | 8 | 1/4 | 19 | 一 | 27 | 一 | 22 | 一 | 15.9 | 一 | 8.5 | 一 | 8.1 |
| 15^900 | 1/2~36 | 10 | 3/8 | 21 | — | 30 | — | 25 | — | 19.1 | — | 11.8 | — | 9.1 |
| 20^900 | 3/4~36 | 15 | 1/2 | 25 | 32 | 38 | 45 | 33 | 42 | 23.8 | 19.1 | 15 | 11 | 10.9 |
| 25^900 | 1~36 | 20 | 3/4 | 27 | 37 | 47 | 52 | 39 | 48 | 30.2 | 25.4 | 20.2 | 14.8 | 12.7 |
| 32^900 | 5/4~36 | 25 | 1 | 33 | 40 | 56 | 63 | 48 | 58 | 36.5 | 33.3 | 25.9 | 19.9 | 14.7 |
| 40^900 | 3/2~36 | 32 | 1. 1/4 | 33 | 41 | 66 | 72 | 58 | 67 | 44.5 | 38.1 | 34.3 | 28.7 | 17 |
| 50^900 | 2~36 | 40 | 1. 1/2 | 35 | 43 | 75 | 83 | 64 | 77 | 50.8 | 49.2 | 40.1 | 33.2 | 17.8 |
| 65^900 | 5/2~36 | 50 | 2 | 38 | 52 | 90 | 104 | 77 | 93 | 65.1 | 69.9 | 51.7 | 42.1 | 19 |
| 80^900 | 3~36 | 65 | 2. 1/2 | 46 | — | 105 | — | 94 | — | 76.2 | — | 61.2 | — | 23.6 |
| 100^900 | 4~36 | 80 | 3 | 51 | — | 124 | — | 114 | — | 93.7 | — | 76.4 | — | 25.9 |
| 125^900 | 5~36 | 100 | 4 | 57 | 一 | 154 | 一 | 140 | 一 | 120.7 | 一 | 100.7 | 一 | 27.7 |

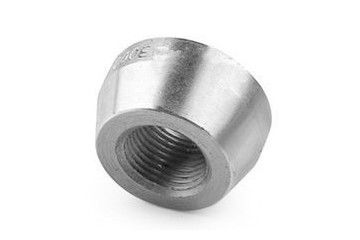

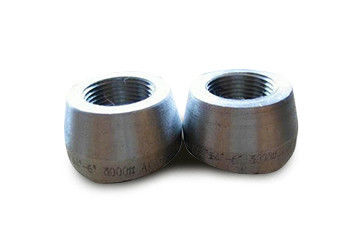

通されたOletの基盤はバット溶接Oletと同じですが、分岐は通された関係を採用し、溶接する必要はありません。 バット溶接Oletは共通の枝コネクターです。その端はバット溶接によってまっすぐな管によって斜角が付き、接続されます、従ってそれはバット溶接の管の部分として考慮されます。バット溶接Oletの設計は応力集中を最小にし、全面的な補強を提供できます。
a. カスタマイズされるプラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.
私達の工場に生産のための高い能力があります、受渡し時間は少しのための45daysです、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいいです。
