商品の詳細:
|
| 製品名:: | 炭素鋼のバット溶接のolet | サイズ:: | 大型 |
|---|---|---|---|
| 標準:: | GB/ANSI /JIS/DIN | 管理の標準:: | MSSの SP-97の、GB19326の、Q/FG13の |
| タイプ:: | 標準的なタイプ、短い管のタイプ、留め釘タイプ | 効果:: | ティーを減らすReplace |
| ハイライト: | Sch 40 Weldoletの溶接,溶接Oは割り当てます |
||

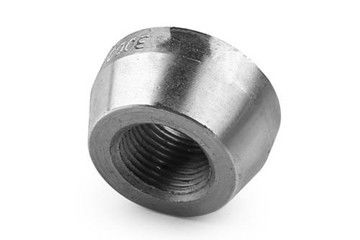

カーボンWeldoletはまた枝管の座席、サドルおよびまたがり式の管接合箇所と呼ばれます。 それはティーを減らし、版を補強し、そして管セクションを補強することのような分岐のタイプの代りに分岐の管付属品を補強するために主に使用されます。カーボンWeldoletに中型の流路の安全の顕著な利点が、信頼性、コスト低減、簡単な構造、改善、標準化シリーズ、および便利な設計および選択あります。 特に従来の枝パイプ継ぎ手方法を取り替えるのにますます使用されている厚い壁のパイプライン、および高圧、高温、大口径で。Weldoletの主体は管、炭素鋼を含んで、合金鋼、ステンレス鋼、等Weldoletおよび主要な管が溶接されのと、Oletの3つの接続の種類がか他の管（短い管のような、プラグ、等）、器械および弁ある同じ材料との良質の鍛造材から成っています:バット溶接の関係、ソケットの溶接の関係および通された関係。
標準:MSS sp97、GB/t19326
材料:炭素鋼、合金鋼、ステンレス鋼
サイズの範囲:DN 6-600
厚さ:STD、XSおよびsch160
表面処理:反オイル;反絵画
MSS sp97、GB/t19326および他の標準はWeldoletを製造するために一般的です。バット溶接Weldoletは外国で近年広く利用されている枝管です。それは大き直径の管からの小型直径の管に枝を提供します。枝で溶接される管は主要な管と呼ばれ、枝で溶接される管は枝管と呼ばれます。分岐は大型で、および圧力評価タイプしましたり、退屈します。材料はステンレス鋼、クロム モリブデンの合金または他の合金材料のどちらである場合もあります。
炭素鋼のバット溶接の枝管の働き原則:接合箇所は管に直接切られ、ねじが付いている反対側の錠によって密封されます。それは火災予防、爆発の防止および高度操作を促す鋼管によって接続されるとき溶接される必要はありません。そして不注意の溶接によって持って来られる不良処置を除去できます。
| カーボン バットWeldolet次元 | ||||||||||||
| 主要な管のわずかな直径 | 枝管のわずかな直径 | 圧力等級 | ||||||||||
| L | Dl/niin | E | ||||||||||
| DN | NPS | DN | NPS | STD | XS | SCH160 | STD | XS | SCH160 | STD | XS | SCH160 |
| 8~900 | 1/4~36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10~900 | 3/8~36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 15~900 | 1/2~36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 20~900 | 3/4~36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 25~900 | 1~36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32~900 | 5/4~36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36.5 | 36.5 | 25.4 |
| 40~900 | 3/2~36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44.5 | 44.5 | 33.3 |
| 50~900 | 2~36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50.8 | 50.8 | 38.1 |
| 65~900 | 5/2~36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65.1 | 65.1 | 42.9 |
| 80^900 | 3~36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76.2 | 76.2 | 54 |
| 90~900 | 7/2~36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93.7 | 93.7 | 77 |
| 100~900 | 4~36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101.6 | 101.6 | - |
| 125~900 | 5~36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120.7 | 120.7 | 98.4 |
| 150~900 | 6~36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141.3 | 141.3 | 122.2 |
| 200~900 | 8~36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169.9 | 169.9 | 146.1 |
| 250~900 | 10~36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220.7 | 220.7 | - |
| 300~900 | 12~36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274.6 | 265.1 | - |
| 350~900 | 14~36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325.4 | 317.5 | - |
| 400~900 | 16~36 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357.2 | 350.9 | - |
| 450~900 | 18~36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403.2 | - |
| 500~900 | 20~36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458.8 | 455.6 | - |
| 550~900 | 22~36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508.8 | 509.6 | - |
| 650~900 | 26~36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614.4 | 614.4 | - |
構造がバット溶接管の設置人員を作るために完全に理解する設置条件を分岐する前に1つ、訓練および説明は行なわれます。
2、そして専門人員技術的なポイントを説明するために整理され、バット溶接の枝の関連した条件は場所の種類の取付けを配管します。
結合された溶接が圧力容器の標準に従って採用されれば3つは浸透のタイプ、すなわち溶接です、査定はバット溶接の査定によって支えることができ溶接した場合GTAWの裏表紙およびSMAWの満ちる溝は使用されるべきです。3-4mmはギャップのために予約です。
4つの熱処理は材料に基づいているべきです。クロム モリブデン鋼鉄のような耐熱性鋼鉄のために、溶接する前に予備加熱し、次に溶接の後で圧力救助の熱処理を行なうことは必要です。
炭素鋼の溶接が非常に集中されなければ5、またすることができません。ボイラー標準がまた結合された溶接なら溶接を支えるために、形態の試験片およびバット試験片は必要です。
6つの溶接点検はUTおよびPt完了することができます。溶接方法は上でと同じです。
1つ、Oletはバット溶接の関係が要求される機会で主に使用されます。
2つは、枝管一般にのために以上2"主要な管の全面的な補強と同等である枝管使用されます。
従来の分岐の代りの3つは、ティーを減らし、版を補強し、そして管セクションを増強することのようなタイプします。
4つは、そこにレイアウトの設計の少数の適用ですが、PDMSの付属品の図書館にOletの付属品があります。
a. カスタマイズされるプラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.
私達の工場に生産のための高い能力があります、受渡し時間は少しのための45daysです、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいいです。
