商品の詳細:
|
| 材料: | SS304 SS316L | 技術: | バット溶接 |
|---|---|---|---|
| 標準: | DIN、ANSI、ASTM、JIS、GB | サイズ: | 1/2' | 6' |
| 適用: | 管を接続しなさい | パッキング: | カートンの/Wooden箱 |
| ハイライト: | A105ステンレス鋼の管付属品,ANSI B16.5のソケットの溶接のフランジ,A105ステンレス製のソケットの溶接のフランジ |
||

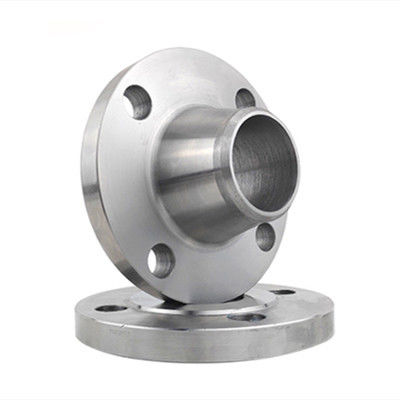

ソケットの溶接のフランジに首が付いている平らな溶接のフランジとして同じ基本的な形がある。ソケットはフランジの内部の穴で開く、管はソケットに挿入され、溶接され、溶接リングはフランジの背部で溶接される。フランジと管間のギャップは腐食して容易である。それが中溶接されれば、腐食は避けることができる。
ソケットの溶接フランジは、疲労強さ平らな溶接されたフランジのそれより高い5%であり静的な強さは同じである。ソケットの溶接のフランジが使用されるとき、内部の直径は管の内部の直径に一致させなければならない。ソケットのフランジは50のわずかな直径が付いている管にだけ適当またはより少しである。
直径:DN15 - DN80
材料:304、304L、316、316L
圧力:1.0MPa-10MPa
標準:ASTM/ANSI、ISO、DIN
ANSI B16.5 A105のステンレス鋼のフランジのソケットの次として溶接のフランジの技術的なデータ用紙:
| 指定 | ØD | d1 | d2 | T | H | L | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
ソケットの溶接のフランジによい剛性率が、小さい溶接の変形およびよいあり性能を密封する。それは1.0の圧力の機会に使用することができる|高い密封の条件の10.0MPaそして機会。設計の間に、ソケットの溶接のフランジは必要なフランジとして点検することができる。
ソケットの溶接のフランジはボイラーおよび圧力容器の石油、化学工業、造船業、薬学、冶金学、肘、食糧および他の企業を押す機械類で主に使用される。
