商品の詳細:
|
| 材料: | ステンレス鋼 | 関係: | 溶接 |
|---|---|---|---|
| サイズ: | 1/8' | 6' | 適用: | 管を接続しなさい |
| 標準: | DIN、ANSI | パッキング: | 標準的なパッキング |
| ハイライト: | SS201ステンレス鋼のフランジ,304のステンレス鋼のフランジ,316L首の平らな溶接のフランジ |
||

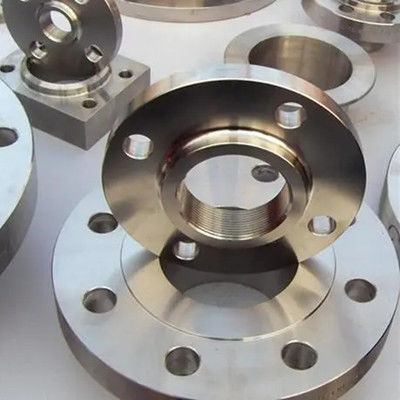

首の平らな溶接のフランジはフランジに鋼管および管付属品を拡張し、装置かパイプラインとすみ肉溶接を通って接続するフランジである。フランジはまた平らな溶接のフランジにフランジの強さを改善し、フランジの忍耐強さを改善する短い首があるので、属する。従って、それは高圧パイプラインに使用することができる。
直径:DN15 - DN400
材料:SS304、SS316
圧力:0.6---4.0MPa
標準:ASTM/ANSI、ISO、DIN
304 316L SS201のステンレス鋼のフランジの首の次として平らな溶接のフランジの技術的なデータ用紙:
| 指定 | ØD | d1 | d2 | T | H | L | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
首の平らな溶接のフランジ、管とフランジ間の溶接の継ぎ目はすみ肉溶接であり、材料は修飾された厚さの通常の鋼板から首のバット溶接のフランジは造られた鋼鉄部品から大抵機械で造られるが、機械で造られる;従って、首が付いている平らな溶接のフランジおよび首が付いているバット溶接のフランジは偶然に取り替えることができない。
首の平らな溶接のフランジは化学工業、構造、給水、排水、石油、ライトおよび軽工業の冷凍、公衆衛生、配管、防火、電力、大気および宇宙空間、造船業のような基本的なプロジェクトで等広く利用されている。
