商品の詳細:
|
| 製品名:: | ステンレス鋼のバット溶接の十字 | サイズ:: | 大型 |
|---|---|---|---|
| サイズの範囲:: | DN15-DN1200 | 接続モード:: | の糸、フランジ溶接 |
| 関係: | 溶接、男性 | パッキング: | 木の場合 |
1つは、十字主要な管の枝管で使用される管のコネクターです。十字のティーは等しい直径に減少の直径分け。
2つは、等しい直径の十字のティーのノズルの端同じサイズです;減少の十字のティーの主要なノズルのサイズは同じであり、枝管のノズルのサイズは主要な管のそれより小さいです。
3つは、十字の製造工程主に油圧膨らみ、高温圧縮を含んでいます。
4つは、十字のティーの油圧膨張十字のティーと同じ直径が付いている管のブランクに液体を注入するのに特別な油圧出版物を使用することです。
5つは突き出るために、油圧出版物の2本の横の側面シリンダー管のブランク管のブランクの容積なりますより小さく、管のブランクの増加の液体圧力同期的に動きます。
側面シリンダーの液体圧力の二重行為の下のダイスの内部キャビティに沿う6つ、金属の物質的な流れおよび管は枝管を消し、拡大します。
7つは、十字のティーの熱い形成十字のティーの直径のサイズに十字のティーの直径より大きい管のブランクを平らにし伸張の枝管の位置で穴を開けることです。
8つは、管のブランク熱くします、死に、伸張の枝管のダイスに入れて下さい形成に入れられて;圧力の効果の下。
9つは枝管の方向に、放射状の圧縮の過程において、管のブランク金属流れ、ダイスの伸張の下で形作ります枝管を放射状に圧縮されます。
10は高い生産の効率の1回に、十字の油圧膨張プロセス形作ることができます;継ぎ目が無い十字の油圧膨張プロセスが装置の大きい容積トン数を要求するので。
11のそれは標準的な壁厚さの十字の製造のために主にdn400よりより少し使用されます。
12は、十字の高温圧縮プロセスのために必要とされる装置の容積トン数減ります。
13に材料に、熱い押された十字低炭素鋼鉄、合金鋼およびステンレス鋼のために適している広い適応性があります、;特に大き直径および厚い管の壁の十字のために、この形成プロセスは通常採用されます。

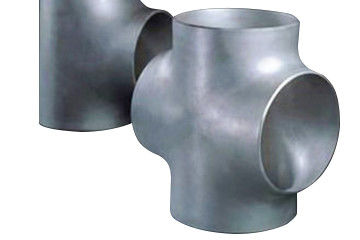

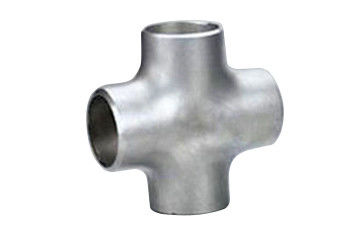

14のバット溶接の十字は高温圧縮か、または造ることによって鋼鉄から成っている管付属品です。その関係の形態は直接バット溶接十字および鋼管です。
15は、バット溶接の十字の主要な製造業の標準一般にGB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、Hg/T21631、SY/T0510です。
1. 標準:GB12459-90、gb12401-90、ASME/ANSI b16.9、DIN、JIS、等。
2. 材料:304、304L、316、316L、317L、321、2205、2507、等。
3. 指定:DN15からDN600に継ぎ目が無い;DN15からDN1200に継ぎ合わせられる。
4. 表面処理:サンドブラスティング、ピクルスにし、磨く圧延。
5. 壁厚さ:1.2mm-6mm r = 1.5D。
6. 接続モード:、速いアセンブリ溶接します、糸、フランジ。
7. 特徴および特性:大きい温度の相違の抵抗;正常な圧力16MPa;強い耐食性;精密;壁厚さ。
ステンレス鋼の管付属品のデータ用紙のステンレス鋼のティーのバット溶接の十字
| わずかな直径 | 外径 | 端への中心 | |||||
| D1 | D2 | ||||||
| DN | NPS | シリーズA | シリーズB | シリーズA | シリーズB | C | M |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
それは石油化学製品、石油およびガスのパイプライン工学、天燃ガスのパイプライン工学、化学製品工場、発電所、造船所、酪農場、食糧、ビール、飲料、薬剤で広く利用されています、化粧品および他の産業分野。
a. カスタマイズされるプラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.
ステンレス鋼の管付属品の工場の私達のステンレス鋼のティーのバット溶接の十字に生産のための高い能力があります、受渡し時間は少しのための45daysです、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいいです。
