商品の詳細:
|
| 製品名: | バット溶接のフランジ | 標準: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 厚さ: | 12mm-58mm | 外の直径: | 14-2020mm |
| 内部の直径: | 15-2024mm | 糸: | M10-M27 |
| ハイライト: | OD 14MMのバット溶接のフランジ,58mmの厚さのバット溶接のフランジ,M27糸のバット溶接のフランジ |
||

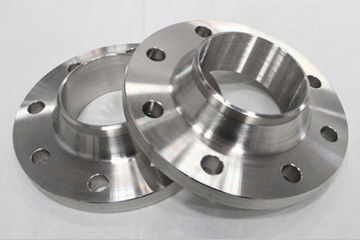

バット溶接のフランジは管が付いている首および管の転移およびバット溶接の関係が付いているフランジを示す一種の管付属品である。変形することは容易よく密封されて広く利用されたではないし。それに対応する剛性率および伸縮性の条件および適度なバット溶接の薄くなる転移がある。ボンド部と共同表面間の間隔は大きく、共同表面は溶接の温度の変形から自由である。
バット溶接のフランジは圧力の大きい変動のパイプラインのために適しているか温度または高温、高圧および低温比較的複雑な送話口の構造を採用する。それは2.5MPaより大きいPNとパイプラインおよび弁の関係のために一般に使用されまたパイプラインの運搬高く、可燃性爆発性媒体のために使用される。
フランジの外の直径:75mm-2190mm
ボルト孔のセンター サークルの直径:50のmm---2130のmm
ボルト孔の直径:11mm-30mm
ボルト孔の数:4-48
糸:m10-m27
フランジの厚さ:12mm-58mm
管の外の直径:a （17.2-2032mm） B （14-2020mm）
フランジの内部の直径:a （18-2036mm） B （15-2024mm）
フランジの理論的な重量:0.36kg-234.6kg （DN 1800）
1. バット溶接のフランジのための0.25mp-1.0mpaのわずかな圧力PNの炭素鋼およびオーステナイトのステンレス鋼の鍛造材。等級Iの鍛造材は許可される。
2. 次の準備に加えて、1.6mpa-6.3mpaのわずかな圧力PNの鍛造材は等級IIの条件をまたはそれ以上に満たす。
3. 次の条件の1つが満たされれば、IIIの条件および鍛造材に会う:
（1）わずかな圧力PN ≥ 10.0MPaとのフランジの鍛造材;
（2）わずかな圧力のクロムのモリブデン鋼鉄鍛造材PN > 4.0Mpa;
（3）わずかな圧力のフェライトの鋼鉄鍛造材PN > 1.6Mpaおよび働く温度の≤ - 20 ℃。
ステンレス鋼のフランジのバット溶接のフランジの次として技術的なデータ用紙:
| バット溶接のフランジ | |||||||||||||||||
| DN | 鋼管の外の直径 | 関係のサイズ | フランジの厚さ | フランジの内径 B1 |
ソケット | フランジの首 | 高さ | 理論的な重量 | |||||||||
| フランジの外の直径 | ボルト孔のセンター サークルの直径 | ボルト孔の直径 | ボルト孔の数 | 糸 | B2 | U | N | R | |||||||||
| B | B | B | |||||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
a. プラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.はカスタマイズした。
私達の鋼鉄平らな工場に生産のための高い能力がある、受渡し時間は少しのための30日である、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいい。
