商品の詳細:
|
| 製品名: | バット溶接のフランジ | 材料: | 炭素鋼 |
|---|---|---|---|
| 関係: | 溶接 | 標準: | GB/ANSI /JIS/DIN |
| パッキング: | 標準的なパッキング | 使用法: | 水軽油を運びなさい |
| ハイライト: | 2.5MPaバット溶接のフランジ,DN65バット溶接のフランジ,パイプラインのバット溶接のフランジ |
||

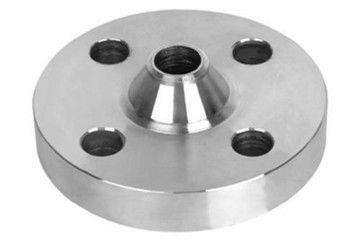

バット溶接のフランジ、別名高い首のフランジは、管が付いている首および管の転移およびバット溶接の関係が付いているフランジを示す一種の管付属品である。バット溶接のフランジは、よく密封されて変形し、易くない広く利用されたし。それは圧力の大きい変動のパイプラインのために適しているか温度または高温、高圧および低温。価格は比較的安く、わずかな圧力は2.5MPaより多くではない;それはまた輸送の高く、引火しやすい爆発性媒体のために使用される。わずかな圧力はpn16mpaについてある。
標準:GB/ANSI /JIS/DIN
関係:溶接
使用法:水軽油を運びなさい
バット溶接のフランジの設置順序:
1. まず、バット溶接のフランジを結合する前に、接続されたステンレス鋼の管付属品の内部および外的な側面は解決されるべきである。
2. 溝リングが付いているフランジの版は接続されるべき管でそれぞれ取付けられている。
3. 挿入物のO型のゴム製密封リングおよび溝リングが付いているフランジの版に両側に取付けられているステンレス鋼密封リング。密封リングの内部の直径は管のそれと同じである。
4. それからフランジの穴をボルトによって接続し、ボルト アセンブリを対称的にきつく締めなさい。
5. バット溶接のフランジをきつく締めた場合各々の共同範囲のシーリングに必須の指定をするために、注意は支払われるべきである。
炭素鋼のフランジは次として溶接のフランジの技術的なデータ用紙を接合する:
| わずかな直径 | 16kg=l. 6MPa | ||||
| 外の直径 | ボルト孔の間隔 | ボルト直径 | ボルト孔数 | フランジの厚さ | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
a. プラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.はカスタマイズした。
私達の鋼鉄平らな工場に生産のための高い能力がある、受渡し時間は少しのための35日である、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいい。
