商品の詳細:
|
| 製品名: | 平らな溶接のフランジ | 標準: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 材料: | ステンレス鋼 | 形: | 同輩 |
| サイズ: | DN10-DN2000 | 適用: | ガスおよびオイル管 |
| ハイライト: | DN10平らな溶接のフランジ,平らな溶接のフランジ,SSは平らな溶接のフランジに匹敵する |
||

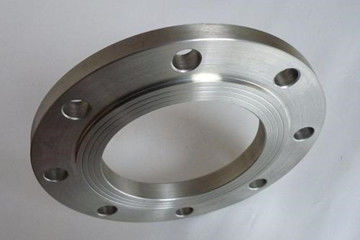

平らな溶接のフランジは管を互いに接続し、管端に接続する部品である。それはまた減力剤のフランジのような2装置間の関係のために、使用される。フランジの関係は結合された密封の構造のグループとしてフランジ、ガスケットおよびボルトの取り外し可能な関係を示す。
平らな溶接のフランジは2.5MPaを超過しないわずかな圧力と鋼管の関係のために適している。フランジの密封表面は潤滑のタイプ、凹面の凸のタイプおよびほぞの溝のタイプに作ることができる。フランジに油を差す使用は最も大きく、低圧の非浄化された圧縮空気および低圧の循環水のような比較的穏やかな中型の条件の場合には大抵、使用される。
ステンレス鋼は平らな溶接のフランジの技術的なデータ用紙次としてフランジを付けたようになる:
| インチ | わずかな直径 | 10kg=l. 0MPa | ||||
| 外の直径 | ボルト孔の間隔 | ボルト直径 | ボルト孔数 | フランジの厚さ | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1つの¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1つの½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2 ½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3 ½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
標準:GB/ANSI /JIS/DIN
サイズ:DN10-DN2000
適用:ガスおよびオイル管
平らな溶接のフランジに低い首の高さおよび高い剛性率および軸受け容量がある。バット溶接のフランジと比較されて、溶接の作業負荷は大きい、溶接棒の消費は高く、高温におよび高圧、繰り返された屈曲および温度の変動抗できない。但し、継ぎ目の摩擦の損傷を溶接するプロセスを救うことができ、より普及している分野装置はより便利である。
国民の標準:GB/t9112-2000 （gb9113.1-2000 | gb9123.4-2000）
アメリカの標準:ANSI B16.5 class150、300、600、900 1500 （WN、そう、BLのTh、LJ、SW）
適用範囲:ボイラーおよび圧力容器、石油、化学工業、造船業、薬剤、冶金学、機械類、食糧および他の企業。
a. プラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.はカスタマイズした。
私達の鋼鉄平らな工場に生産のための高い能力がある、受渡し時間は少しのための25日である、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいい。
