商品の詳細:
|
| 製品名: | バット溶接のフランジ | 標準: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 材料: | 炭素鋼 | サイズ: | 1/2」- 48" |
| 適用: | ガスおよびオイル管 | パッキング: | 木の場合 |
| ハイライト: | 炭素鋼のバット溶接のフランジ,Q235バット溶接のフランジ,DN50バット溶接のフランジ |
||

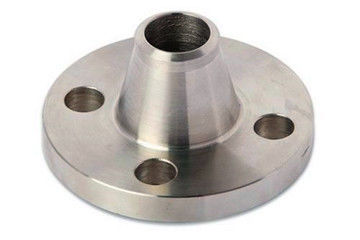

バット溶接のフランジは別の生産標準である。容器のバレルのわずかな直径および管のわずかな直径が異なった特定のサイズを表すので、同じわずかな直径が付いている容器のフランジそして管のフランジのサイズは同じではない、従って互いの代わりにすることができない。
炭素鋼のフランジは次として溶接のフランジの技術的なデータ用紙を接合する:
| わずかな直径 | 16kg=l. 6MPa | ||||
| 外の直径 | ボルト孔の間隔 | ボルト直径 | ボルト孔数 | フランジの厚さ | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
| DN200 | 340 | 295 | 22 | 8 | 26 |
バット溶接のフランジは共通標準的なgb9119.7-88であり、使用される標準は下記のものを含んでいる:化学業界標準hg20592 | hg20602-97の大臣;Sinopec標準的なsh3406-96、等。化学工業の大臣の標準はヨーロッパ システム、アメリカ システム、等に分けられ、ヨーロッパ システムは中国で一般的である。および小さい直径、タイプ平らな溶接のフランジはおよび平らな密封表面低い作動圧力が原因で使用することができアスベストスのゴム製版はガスケット材料として使用される。
バット溶接のフランジは関係のボルト、材料であるQ235-A、2"、4"フランジ選ばれるである。使用中の活用価値および機能を保障するためにフランジの圧力等級に、材料および標準にある特定の主義に従って対応する使用中の標準に従っておよび方法作り出され、処理することができる異なった特徴および特徴がある。
a. プラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.はカスタマイズした。
私達の鋼鉄平らな工場に生産のための高い能力がある、受渡し時間は少しのための35日である、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいい。
