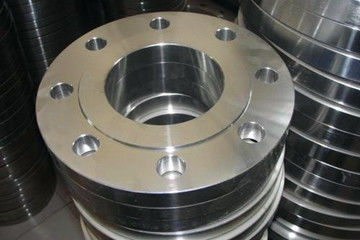

商品の詳細:
|
| 製品名: | バット溶接のフランジ | 標準: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 材料: | ステンレス鋼 | サイズ: | 1/8' | 6' |
| 適用: | 管を接続して下さい | パッキング: | 木の場合 |
| ハイライト: | DN40バット溶接のフランジ,GBのバット溶接のフランジ,OD 150mmのステンレス鋼のフランジ |
||
バット溶接のフランジに生産および適用である特定の技術的要求事項および技術的な変数があり、ある特定の方法および方法に従って作り出され、処理されるべきである:リングのバット溶接はポストの溶接熱処理に応じておよび100%光線または超音波テストあるべきで光線のテストはJB4730のクラスIIの条件を満たし、超音波テストはJB4730のクラスIの条件を満たす。
バット溶接のフランジは原料、鋼板超音波欠陥の検出、ラミネーションの欠陥です、生産および点検のある特定の品質要求事項に従って良質および機能問題を、保障するべきである質問題なしでことを鋼板の生産そして使用保障するではない。
ステンレス鋼の次としてフランジを付けたようになった付属品のバット溶接のフランジの技術的なデータ用紙:
| わずかな直径 | 16kg=l. 6MPa | ||||
| 外の直径 | ボルト孔の間隔 | ボルト直径 | ボルト孔数 | フランジの厚さ | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
| DN200 | 340 | 295 | 22 | 8 | 26 |
| DN250 | 405 | 355 | 26 | 12 | 29 |
| DN300 | 460 | 410 | 26 | 12 | 32 |
| DN350 | 520 | 470 | 26 | 16 | 35 |
| DN400 | 580 | 525 | 30 | 16 | 38 |
| DN450 | 640 | 585 | 30 | 20 | 42 |
| DN500 | 715 | 650 | 33 | 20 | 46 |
標準:GB/ANSI /JIS/DIN
サイズ:1/8' | 6'
適用:管を接続しなさい
バット溶接のフランジはスペースを、重量を減らすために非常に節約、持っていて非常によいの接合箇所が漏出現象現われないことを保障でき機能を密封する。密封表面のセクションを減らすシールの直径は減る。ボルトのサイズそして数はそれに応じて減る、従って結局小さく、軽いバット溶接のフランジを示す。従って、これは質およびスペースの重荷を減らす、で企業に対する重要な効果をもたらす優秀なフランジ。
a. プラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.はカスタマイズした。
私達の鋼鉄平らな工場に生産のための高い能力がある、受渡し時間は少しのための30日である、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいい。
