商品の詳細:
|
| 材料: | ステンレス鋼 | 関係: | 溶接 |
|---|---|---|---|
| サイズ: | 1/8' | 6' | 適用: | 管、ガスを等接続しなさい |
| 標準: | DIN、ANSI、GB/T | パッキング: | 標準的なパッキング |
| ハイライト: | ASTM A182のステンレス鋼のフランジ,304のステンレス鋼のフランジ,ASTM A182 PLのフランジ |
||

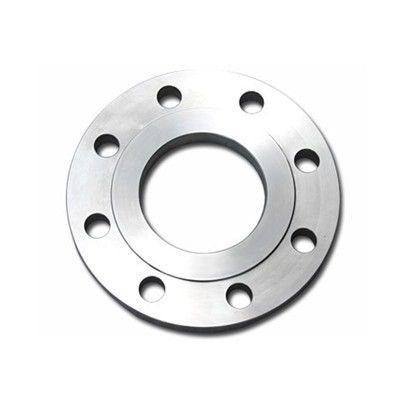

ステンレス鋼PLのフランジに便利で物質的な獲得、簡単な製造、安価および広い適用の利点がある;但し、剛性率は粗末である、従って高く、極度な危険のの条件の化学的方法配管システムで需要と供給、燃焼性、爆発および高真空の程度および機会使用されない。密封表面のタイプに平らな、凸の表面がある。
サイズ:1/2」- 60"
圧力:150#-2500#
Diamater:PN16-PN100
標準:ANSI、DIN、GB、ASME
ASTM A182 304の金属の管付属品のステンレス鋼PLのフランジの次として技術的なデータ用紙:
| DN | 直径 | 関係のサイズ | フランジの厚さ | 内部の直径 | 理論的な重量 | ||||||
| B | D | K | L | M | TH | C | B | KG | |||
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
ステンレス鋼PLのフランジはpn2.5、pn6、PN10、PN16およびPN25の圧力の共通のフランジ、である。溶接の形態は溶接のためのフランジに管を挿入することである。平らな溶接のフランジの材料は304,316,316lを含んでいる。
ステンレス鋼PLのフランジは化学工業、構造、給水、排水、石油、ライトおよび軽工業の冷凍、公衆衛生、配管のような基本的なプロジェクトで等広く利用されている。
