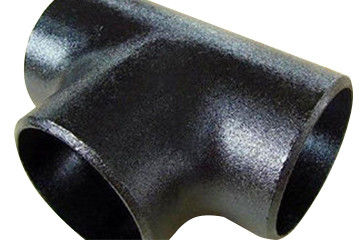

商品の詳細:
|
| 製品名:: | 炭素鋼のバット溶接の同輩のティー | サイズ:: | DN15-DN1200 |
|---|---|---|---|
| 標準:: | GB/ANSI /JIS/DIN | 材料:: | 炭素鋼 |
| 機能:: | 流動方向を変えて下さい | 表面処理:: | 塗ること |
| ハイライト: | 炭素鋼の同輩のティー,CSの等しいティー |
||
ティーは主要な管の枝管で使用される管のコネクターです。ティーは一種の3つの港、すなわち1つの入口および2つの出口、または2つの入口および1の出口が付いている化学管付属品です。 T型およびY字型のティー、等しい直径の開口部および同一の3または異なったパイプラインの合流のために使用される減力剤の開口部があります。 ティーの主関数は液体の方向を変えることです。管の直径に従って、等しい直径のティーのノズルの端は同じサイズです;ティーの減少の主要なノズルのサイズは枝ノズルのサイズは主要なノズルのサイズより小さいが、同じです。 溶接されたティーをです高温圧縮か、または造ることによって形作られる鋼鉄肘接合して下さい。その関係の形態は直接バット溶接へティーおよび鋼管です。バットによって溶接されるティーの主要な製造業の標準は一般にGB/t12459、GB/T13401、ASME b16.9、sh3408、sh3409、Hg/t21635、Hg/t21631、SY/t0510です。炭素鋼のバットによって溶接されるティーのための2つの工程があります:油圧膨らみ、高温圧縮。ティーの油圧膨張は金属材料の軸補償によって枝管を拡大する形成プロセスです。
プロセスは突き出るのに管のブランク特別な油圧出版物を使用することです。管のブランクが突き出た後、容積はより小さくなり、管のブランクの液体は管のブランクの容積と増加します。 側面シリンダーおよび管のブランクの液体圧力の二重効果の下のダイスの内部キャビティに沿う金属の物質的な流れ、および枝管は拡大します。 ティーの油圧膨張の技術は高い生産の効率の1回に形作ることができます;ティーの主要な管そして肩の壁厚さは高められます。ティーの高温圧縮はティーの直径のサイズにティーの直径より大きい管のブランクを平らにすることです。熱することの後で、管のブランクは圧力の行為の下で放射状に圧縮されます。 放射状の圧縮の過程において、枝が伸張の下での配管する形態および枝管への金属の流れは死にます。それは放射状の補償プロセスと呼ばれます。熱することの後でティーを押す使用が原因で、材料の形成に必要な装置の容積トン数は減り、材料への高温圧縮のティーの適応性は広いです。
標準:GB/t12459、GB/T13401、ASME b16.9
材料:炭素鋼
表面処理:反オイル;反絵画
| わずかな直径 | 外径 | 端への中心 | |||||
| D1 | D2 | ||||||
| DN | NPS | シリーズA | シリーズB | シリーズA | シリーズB | C | M |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4x3/4x3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4x3/4x1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4x3/4x3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65x65x65 | 2.1/2x2/1/2x2.1/2 | 73.0 | 76 | 73.0 | 76 | 76 | 76 |
| 65x65x50 | 2.1/2x2/172x2 | 73.0 | 76 | 60.3 | 57 | 76 | 70 |
| 65x65x40 | 2.1/2x2/1/2x1.1/2 | 73.0 | 76 | 48.3 | 45 | 76 | 67 |
1のよい耐久性:良質の炭素鋼材料を使用して、プロダクトの靭性そして引張強さを非常に改善します。
2の便利な取付け:管付属品の設計そして取付けを非常に促進する外壁のための継ぎ目が無い管シリーズ指定は採用されます。その間、それによいが溶接され、フランジを付けたようになることができます性能をあり、溶接します。高温抵抗。
3のよい耐食性:それはいろいろな種類の腐食性媒体（酸、アルカリ、塩）およびある特定の温度および集中範囲内の有機性媒体に（ナフタリンの溶媒を除いて）抗できます。
4のそれは80種類の30日間20 ℃の有機溶剤でおよび表面の異常な現象なしで80 ℃、および他の物理的性質のほとんど変更浸りません。
1つは、等しい直径のティー石油化学製品の構造で広く利用されていますそして維持、石油およびガス、液化ガス、肥料、発電所、原子力、造船業、製紙、薬剤、食品衛生、都市構造および他の企業。
2つは、企業で、この種類の管付属品の圧力より高いです、最高圧力は600のkgに達することができ生命の配水管の圧力はより低いです、一般に16のkg。

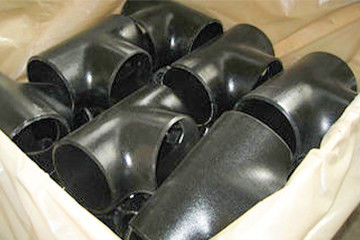

a. カスタマイズされるプラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.
私達の工場に生産のための高い能力があります、受渡し時間は少しのための45daysです、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいいです。
