商品の詳細:
|
| 材料: | ステンレス鋼 | 関係: | 溶接 |
|---|---|---|---|
| サイズ: | 1/2」- 48" （DN15-DN1200） | 標準: | DIN、JIS、ANSI、ASME、GB |
| 使用法: | 結合の管ライン | パッキング: | 木の場合かパレット |
| ハイライト: | B16.5ステンレス鋼の造られたフランジ,ASTMのステンレス鋼の造られたフランジ,ASTM B16.5の首のバット溶接のフランジ |
||

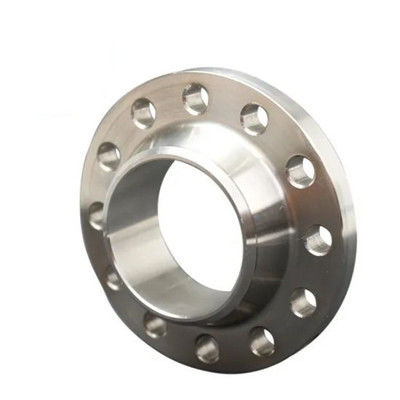

首のバット溶接のフランジは管によって溶接される首が付いているフランジをおよび円の管の転移およびバット示す一種の管付属品である。フランジは変形し易くないでし、よい密封があり、そして広く利用されている。それに対応する剛性率および伸縮性の条件および適度なバット溶接の薄くなる転移がある。ボンド部と共同表面間の間隔は大きく、共同表面は溶接の温度の変形から自由である。
首のバット溶接のフランジは高温、高圧および低温の圧力の大きい変動のパイプラインのために適しているか温度またはパイプライン複雑なトランペットの構造を採用する。それは2.5MPaより大きいPNとパイプラインおよび弁の関係のために一般に使用される;それはまたパイプラインの運搬の高く、可燃性爆発性媒体のために使用される。
直径:DN15 - DN300
材料:SS304、SS316
圧力:2.5MPa-10MPa
標準:ASTM/ANSI、ISO、DIN
ASTM B16.5のステンレス鋼は技術的なデータ用紙次として首のバット溶接のフランジのフランジを付けたようになる:
| DN | 管の外の直径A1 | 関係のサイズ | フランジの厚さ | フランジID B1 | 理論的な重量 | ||||||
| B | D | K | L | M | TH | C | B | KG | |||
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
首のバット溶接のフランジは必要なフランジである。フランジの円錐形の首、強さおよび剛さの転移の構造およびバット溶接の関係が原因で増強され、堅さは平らな溶接のフランジのそれよりよい。
首のバット溶接のフランジは石油、化学工業、冶金学、電力、造船業、天燃ガス、パイプラインおよび他の企業で広く利用されている。
