商品の詳細:
|
| 材料: | SS304 SS316L | 標準: | DIN、ANSI、ASTM、GB |
|---|---|---|---|
| サイズ: | カスタマイズされたサイズ | 適用: | 構造は、管を接続する |
| パッキング: | カートンの/Wooden箱の/Poly木箱 | 表面: | 黒く/電流を通される/光沢 |
| ハイライト: | A105ステンレス鋼のフランジ,ASME B16.5のステンレス鋼のフランジ,ASME B16.5の長い溶接の首のフランジ |
||

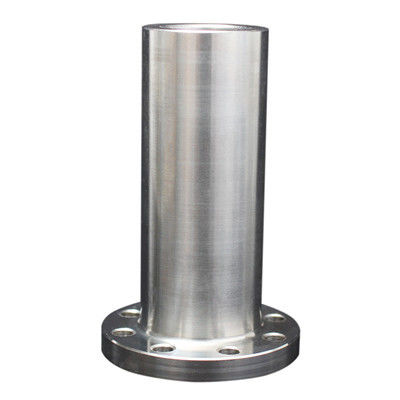

長い溶接の首のフランジにフランジの剛さおよび軸受け容量を改善する高い首の高さがある。
バット溶接のフランジと比較される長い溶接の首のフランジは溶接の作業負荷大きい、溶接棒の消費は高く、高温および高圧の、繰り返された曲げおよび温度の変動に抗できない。但し、現地の取付けはより便利であり、軽く打ち、練る溶接のプロセスは省略することができる。
直径:DN15 - DN
材料:SS304、SS316
圧力:Class150-2500
標準:ASTM/ANSI、ISO、DIN
ASME B16.5 A105のステンレス鋼は長い溶接の首のフランジの技術的なデータ用紙次としてフランジを付けたようになる:
| わずかな管のサイズ | 側面の直径 | 上げられた表面のO.D | 斜角のハブの直径 | 穴の直径 | フランジMin.の厚さ。 | ハブを通した長さ |
| D | G | E | B | t | L | |
| 1/2 | 89 | 35.1 | 30.2 | 12.7 | 11.2 | 228.6 |
| 3/4 | 99 | 42.9 | 38.1 | 19.1 | 12.7 | 228.6 |
| 1 | 108 | 50.8 | 50.8 | 25 | 11.2 | 228.6 |
| 11/4 | 117 | 63.5 | 60.5 | 31.8 | 15.7 | 228.6 |
| 11/2 | 127 | 73.2 | 66.5 | 38.1 | 17.5 | 228.6 |
| 2 | 152 | 91.9 | 82.6 | 50.8 | 19.1 | 228.6 |
| 21/2 | 178 | 104.6 | 95.3 | 63.5 | 22.4 | 228.6 |
| 3 | 191 | 127.0 | 108.0 | 76 | 23.9 | 228.6 |
| 31/2 | 216 | 139.7 | 124.0 | 88.9 | 23.9 | 228.6 |
| 4 | 229 | 157 | 139.7 | 101.6 | 23.9 | 304.8 |
| 5 | 254 | 185.7 | 165.1 | 127.0 | 23.9 | 304.8 |
| 6 | 279 | 215.9 | 196.9 | 152 | 25.4 | 304.8 |
| 8 | 343 | 269.7 | 247.7 | 203.2 | 28.4 | 304.8 |
| 10 | 406 | 323.9 | 304.8 | 254.0 | 30.2 | 304.8 |
接続モード:ナット、ボルト継手はフランジを付けたようになる
製造の標準:Hg/t20615-2009、ASME B 16.5
生産技術:製造業、等を造る専門の全面的な鍛造材
処理モード:高精度CNCの旋盤の回転、通常の旋盤の仕上げ、等
長い溶接の首のフランジは石油、化学工業、水力電気、薬剤で広く利用されている、冶金学、化学繊維、冷凍および他の企業。
