商品の詳細:
|
| 材料: | 炭素鋼 | サイズ: | 1/2」- 200" （DN15-DN5000） |
|---|---|---|---|
| 標準: | DIN、JIS、ANSI、ASME | 使用法: | 産業オイル ガス水 |
| 厚さ: | 2mm-50mm | パッキング: | 木の場合かパレット |
| ハイライト: | 3000LBSソケットの溶接のフランジ,ASME B16.11のソケットの溶接のフランジ,3000LBSソケットの溶接管のフランジ |
||

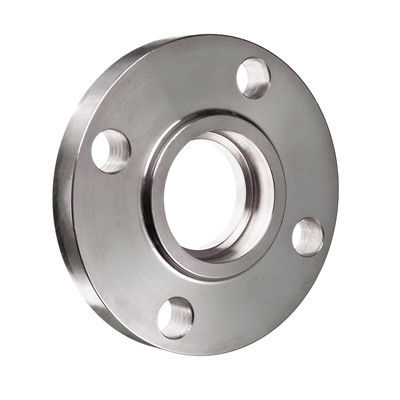

炭素鋼のソケットの溶接のフランジにフランジと管間の溶接ポイントからのフランジの版に高い首のセクションがある。高い首のこのセクションの壁厚さは従って圧力の不連続を改善し、フランジの強さを高める高さの方向に沿う管の壁厚さに次第に通過する。
炭素鋼のソケットの溶接のフランジはフランジが熱拡張か余分な負荷を導管で送ること当然の高い圧力に服従する機会のような粗い機会で主に、使用される。それは次高温、高圧および低温ゼロの圧力の大きい変動のパイプラインのために適しているおよび温度およびパイプライン。
サイズ:DN5000 （200"）へのDN15 （1/2」）
標準:ASMEB16.5、DIN、EN、GB
クラス:150LB 300LB 600LB 900LB 1500LB
3000LBS炭素鋼ASME B16.11の炭素鋼のソケットの次として溶接のフランジの技術的なデータ用紙:
| インチ | わずかな直径 | 16kg=l. 6MPa | ||||
| 外の直径 | ボルト孔の間隔 | ボルト直径 | ボルト孔数 | フランジの厚さ | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1つの¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1つの½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2 ½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3 ½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
炭素鋼のソケットの溶接のフランジは一種のフランジの関係が付いているパイプ継ぎ手である。ガスケットは複数のボルトによってフランジの間でパッドを入れられ、きつく締められ、そして密封される。それらは鋼管、鋳鉄の管、大口径とおよび管頻繁に取除かれる必要がある他の管セクションおよびプラスチック管の関係のために一般的である。
炭素鋼のソケットの溶接のフランジは構造で主に、ライトおよび軽工業、垂直になること、電力および他の機会使用される。
