商品の詳細:
|
| 材料: | 炭素鋼 | サイズ: | 1/2」- 4 8"、1/2' | 6' |
|---|---|---|---|
| 標準: | DIN、JIS、ANSI、ASME、GB | 使用法: | 結合の管ライン |
| 厚さ: | STD、SCH80 | パッキング: | 木の場合 |
| ハイライト: | ASME B16.47の炭素鋼のブランク フランジ,API605炭素鋼のブランク フランジ,SER.Bの炭素鋼のブランク フランジ |
||

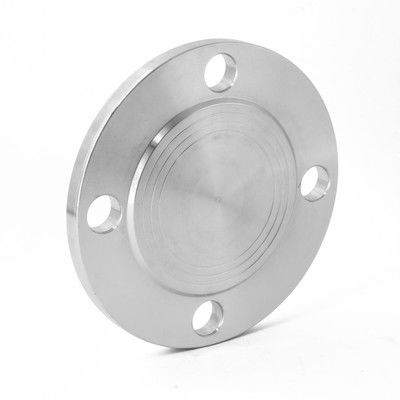

炭素鋼のブランク フランジは管のプラグを密封するのに使用されている中間の穴なしにフランジである。溶接された頭部はできないが機能は溶接された頭部および通された管の帽子のそれと同じである、但し例外としてはブランク フランジおよび通された管の帽子はいつでも取除くことができる。
炭素鋼のブランク フランジは使いやすく、大きい圧力に抗できる。炭素鋼のブランク フランジは産業パイプラインで広く利用されている。家族では、管の直径が小さく、低圧なら、ブランク フランジは一般的ではないが、通された管の帽子は使用される。
直径:DN15-DN600
わずかな圧力:PN10-PN16
プロダクト材料:20#、16Mn、304,316
ASME B16.47 SER.B API605 CLASS150の炭素鋼のブランク フランジの次として技術的なデータ用紙:
| インチ | わずかな直径 | 16kg=l. 6MPa | ||||
| 外の直径 | ボルト孔の間隔 | ボルト直径 | ボルト孔数 | フランジの厚さ | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1つの¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1つの½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2 ½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3 ½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 26 |
| 8 | DN250 | 405 | 355 | 26 | 12 | 29 |
炭素鋼のブランク フランジはボイラーで主におよび圧力容器、石油、化学工業、造船業、薬学、冶金学、機械類、食糧および他の企業使用される。
