商品の詳細:
|
| 材料: | 炭素鋼 | 関係: | 溶接 |
|---|---|---|---|
| サイズ: | 3/4"、1/8' | 6つ | 適用: | 管を接続しなさい |
| 標準: | DIN、BSP、ANSI | 圧力: | PN2.5、PN10 |
| ハイライト: | CLASS150炭素鋼のフランジ,ASTM A105の炭素鋼のフランジ,DN80 PN16 PLのフランジ |
||

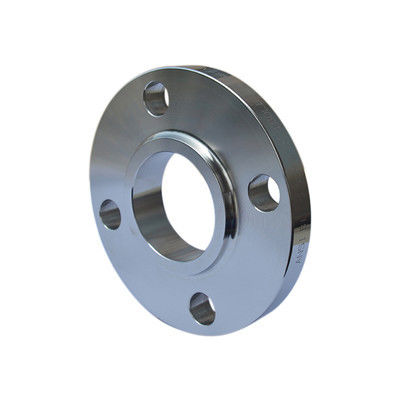

炭素鋼PLのフランジは炭素鋼のフランジまたは端のフランジはだれのボディ材料であるかコネクターを示す。フランジ材料はA105を、またはQ235Bか、10#、20#造る、A3鋼鉄、Q345B、45鋼鉄、等含んでいる。
サイズ:1/2」- 60"
圧力:150#-2500#
直径の範囲:dn15-dn1000
プロダクト材料:A105 16Mn 20#
製品の機能:耐食性
ASTM A105 CLASS150 Q235 DN80 PN16の炭素鋼PLは技術的なデータ用紙次としてフランジを付けたようになる:
| DN | 外の直径 A1 |
関係のサイズ | フランジの厚さ | フランジの内部の直径 | 腔線幅 | ||||||
| フランジの外の直径 | K | L | n | Th | |||||||
| B | B | ||||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | M20 | 26 | 221.5 | 222 | 8 |
炭素鋼PLのフランジは国民の標準によって必要なサイズおよび許容範囲に従って作り出される。通常、錆を防ぐために、フランジの表面は層（黄色い亜鉛、白い亜鉛、等）を電気めっきし、またはantirustオイルと塗られ、そしてantirustペンキと吹きかかった。
炭素鋼PLのフランジは化学工業、構造、給水、排水、石油、ライトおよび軽工業の冷凍、公衆衛生、配管、防火、電力、大気および宇宙空間、造船業のような基本的なプロジェクトで等広く利用されている。
