商品の詳細:
|
| 材料: | SS304 SS316L | 関係: | 溶接 |
|---|---|---|---|
| 標準: | DIN、ANSI、ASTM、GB | サイズ: | 1/8" ~2"、1/2' | 6' |
| 適用: | 構造は、管を接続する | パッキング: | 木の場合は、袋に入れる |
| ハイライト: | PN16平らな溶接のフランジ,SS304平らな溶接のフランジ,316L平らな溶接のフランジ |
||

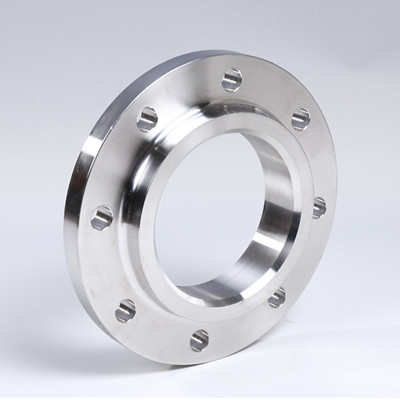

ステンレス鋼の平らな溶接のフランジはあらゆるタイプのフランジに属するすみ肉溶接によって容器かパイプラインと接続される一種のフランジである。ステンレス鋼の平らな溶接のフランジに単純構造があり、が材料を救う、密封の性能は首のバット溶接のフランジのそれない。それは中型および低圧の容器およびパイプラインの関係で広く利用されている。
指定:dn15-dn2000
材料:304、316、316L、等
パッキング:木の場合または他
わずかな圧力:sch10s、sch20s、等
PN16 10 25 40そうSS304 316Lのステンレス鋼の次として平らな溶接のフランジの技術的なデータ用紙:
| DN | 外の直径 A1 |
関係のサイズ | フランジの厚さ | フランジの内部の直径 | 腔線幅 | ||||||
| フランジの外の直径 | K | L | n | Th | |||||||
| B | B | ||||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
ステンレス鋼の平らな溶接のフランジは低圧の等級が付いているパイプ・ライン・システムに適当および深刻な圧力変動、振動および衝撃ではない。溶接およびアセンブリおよび価格が比較的安い、従ってずっと広く利用されているとき一直線に並ぶことは容易である。
ステンレス鋼の平らな溶接のフランジは石油化学、電力、化学薬品、造船業、薬剤で主に、製紙および他のプロジェクト使用される。
