商品の詳細:
|
| 材料: | 炭素鋼 | サイズ: | 1/8' | 6' |
|---|---|---|---|
| 適用: | オイル、ガス等 | 標準: | DIN、ANSI、GB/T |
| パッキング: | 標準的なパッキング | 圧力: | 中型圧力 |
| ハイライト: | A105炭素鋼のフランジ,ANSI DINの炭素鋼のフランジ,A105平らな溶接のフランジ |
||

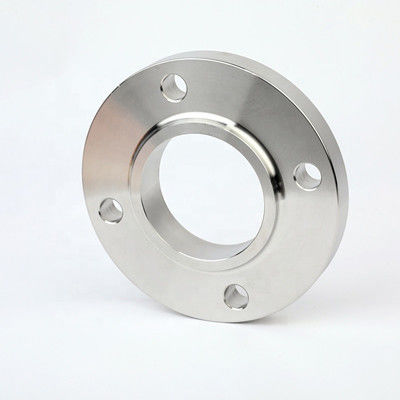

炭素鋼の平らな溶接のフランジは変形し易くないでし、よいシーリングがあり、そして広く利用されている。それに対応する剛性率および伸縮性の条件および適度で平らな溶接の薄くなる転移がある。ボンド部と共同表面間の間隔は大きく、共同表面は溶接の温度の変形から自由である。
指定:dn15-dn2000
材料:304、316、316L、等
パッキング:木の場合または他
わずかな圧力:sch10s、sch20s、等
ANSI DINの次として標準的なA105炭素鋼の平らな溶接のフランジの技術的なデータ用紙:
| DN | 外の直径 A1 |
関係のサイズ | フランジの厚さ | フランジの内部の直径 | 腔線幅 | ||||||
| フランジの外の直径 | K | L | n | Th | |||||||
| B | B | ||||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
炭素鋼の平らな溶接のフランジは高温、高圧および低温の圧力の大きい変動のパイプラインのために適しているか温度またはパイプライン複雑なトランペットの構造を採用する。それは2.5MPaより大きいPNとパイプラインおよび弁の関係のために一般に使用される;それはまたパイプラインの運搬の高く、可燃性爆発性媒体のために使用される。
炭素鋼の平らな溶接のフランジはボイラーで主におよび圧力容器、石油、化学工業、造船業、薬学、冶金学、機械類、食糧および他の企業使用される。
