商品の詳細:
|
| 材料: | 炭素鋼 | サイズ: | 3/4"、1/8' | 6つ |
|---|---|---|---|
| 関係: | 溶接 | 標準: | DIN、ANSI、ASTM、GB |
| 適用: | オイル、石油は、管を接続する | パッキング: | 木の場合は、袋に入れる |
| ハイライト: | B16.5炭素鋼WNのフランジ,SCH40炭素鋼WNのフランジ,SCH80炭素鋼WNのフランジ |
||

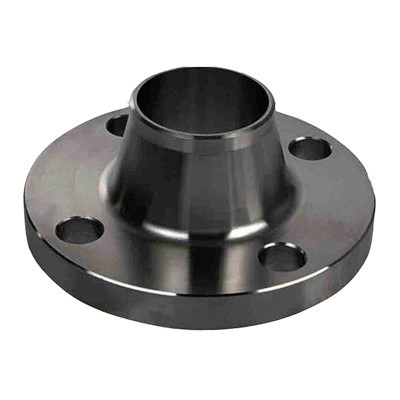

炭素鋼WNのフランジは内部および外の層で溶接される。それは中型および高圧パイプラインで一般に使用される。パイプラインのわずかな圧力は0.25の間にある| 2.5MPa。
炭素鋼WNのフランジは凹面の凸面の密封の表面関係を採用し、取付けは複雑である、従って人件費、設置方法および補助物質的な費用は比較的高い。
強さ:0.6-2.5MPA
直径:DN15-DN400
材料:A105,16Mn、20#
標準:DIN、ASME、ASME B16.5
ASME/BS B16.5 SCH40 SCH80 ASTM A105の炭素鋼WNは技術的なデータ用紙次としてフランジを付けたようになる:
| DN | 直径 | 関係のサイズ | フランジの厚さ | |||||
| B | D | K | L | M | TH | C | ||
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
M16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 |
炭素鋼WNのフランジは変形し易くないでし、よい密封があり、そして広く利用されている。それは圧力または温度、高温、高圧および低温のパイプラインの大きい変動のパイプライン、または2.5MPaより大きいパイプラインおよび弁の関係のために適している。
炭素鋼WNのフランジは石油、化学工業、造船業、薬学、冶金学、機械類、食糧および他の企業で主に使用される。
