商品の詳細:
|
| 材料: | 炭素鋼 | 関係: | 溶接 |
|---|---|---|---|
| サイズ: | 1/2」- 4 8"、1/2' | 6' | 適用: | ガスは、管、オイルを接続する |
| 標準: | DIN、ANSI、ASME、GB | パッキング: | 木の場合かパレット |
| ハイライト: | A694炭素鋼のフランジ,ASME A105の炭素鋼のフランジ,ASTM A694 SW RFのフランジ |
||

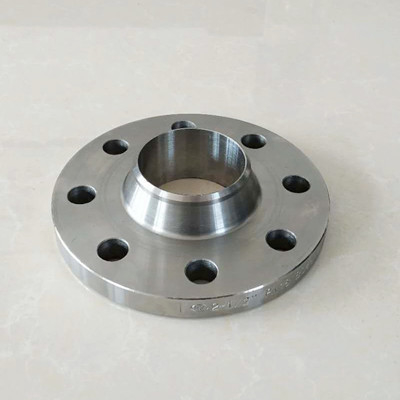

炭素鋼SWのフランジは管の端にフランジ リング梯子に挿入される示し、管の端および外側で溶接したフランジを。首が付いているそして首のない2種類のフランジがある。首が付いている管のフランジによい剛性率が、小さい溶接の変形およびよいあり性能を密封する。それは1.0の圧力の機会に使用することができる| 10.0MPa。
強さ:0.6-2.5MPA
直径:DN15-DN400
材料:A105,16Mn、20#
標準:ASTM、ASME B16.5
ASTM/ASME A105 ASTM A694のソケットの溶接の炭素鋼SWは技術的なデータ用紙次としてフランジを付けたようになる:
| DN | 直径 | 関係のサイズ | フランジの厚さ | 内部の直径 | 理論的な重量 | ||||||
| B | D | K | L | M | TH | C | B | KG | |||
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
炭素鋼SWのフランジはまた高い密封の条件の機会で使用される、含み4kgの上の圧力管のために主に使用される容器のためのタイプBのフランジを。、フランジを取付けるために接続されるべき、管のために2つのフランジ間のガスケットを加え、次にボルトとのそれらを留めなさい。
炭素鋼SWのフランジは化学工業、構造、給水、排水、石油、防火、電力、大気および宇宙空間、造船業および他の基本的なプロジェクトで広く利用されている。
