商品の詳細:
|
| 材料: | SS304 SS316L | 関係: | 溶接 |
|---|---|---|---|
| 標準: | DIN、ANSI、ASTM、GB | サイズ: | カスタマイズされたサイズ |
| 適用: | 石油、化学薬品、構造 | パッキング: | 木の場合は、袋に入れる |
| ハイライト: | A106ステンレス鋼のフランジ,ANSI B165のステンレス鋼のフランジ,B165 316Lはフランジを並べた |
||

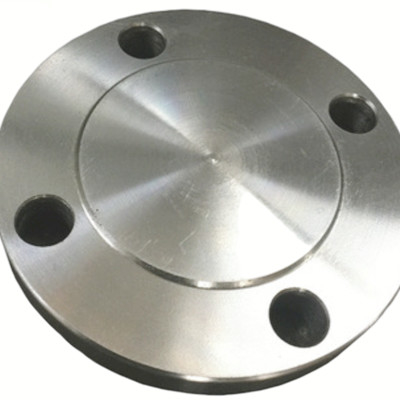

ステンレス鋼の並べられたフランジ、別名合成のフランジおよびリング フランジを並べることは、ステンレス鋼かステンレス鋼のフランジ（主に密封表面および内部の直径）の外側のステンレス鋼の版の層を並べることを溶接することである。それは管のプラグを密封するのに使用されている中間の穴なしにフランジである。機能は溶接された頭部および通された管の帽子のそれと同じである。
次元:
900#:DN15-DN1000
1500#:DN15-DN600
2500#:D N15-DN300
標準:ASME/ANSI B16.5
材料:F304、F304L、F316、F316L
ANSI B165 ASTM A105 A106 304の316Lステンレス鋼の次として並べられたフランジの技術的なデータ用紙:
| わずかなサイズ | 関係のサイズ | フランジの厚さ | シーリング表面の次元 | ライニング厚さ | |||||
| フランジの外の直径 | センター サークルの直径 | ボルト孔の直径 | ボルト孔の数 | d | dl | 凸の表面 | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
ステンレス鋼の並べられたフランジはシャクトリムシのフランジのそれに類似している。それはだけでなく、使用プロジェクトの顧客の期待された効果に会うことができるまた要された投資を非常に減らすために埋め込まれるか、または溶接されるパイプラインで材料から中型の接触表面に一貫した成り。
ステンレス鋼の並べられたフランジはボイラーで主におよび圧力容器、石油、化学工業、造船業、薬学、冶金学、機械類、食糧および他の企業使用される。
