商品の詳細:
|
| 材料: | 炭素鋼 | 関係: | 溶接 |
|---|---|---|---|
| サイズ: | 1/8' | 6' | 適用: | 管、オイル、ガスを等接続しなさい |
| 標準: | DIN、ANSI | パッキング: | 標準的なパッキング |
| ハイライト: | A105炭素鋼の開口部のフランジ,B16.5炭素鋼の開口部のフランジ,ASME B16.5の開口部のフランジ セット |
||

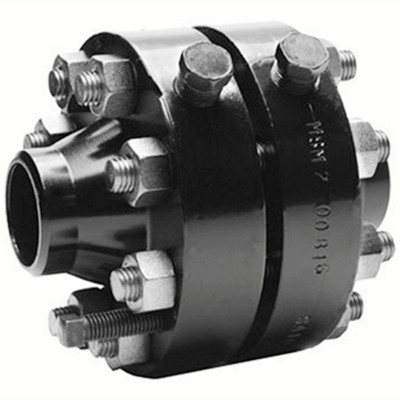

炭素鋼の開口部のフランジは、接続モード通常のフランジのそれと異なっている。開口部の板フランジは開口部版の流量計によってパイプラインに接続される開口部版である。開口部版は両側のフランジによって中間で固定され、流れを測定するためにフランジのポイントを取る圧力による差動圧力送信機に導かれる。
サイズ:DN10-DN3000
圧力:150LB-2500LB
材料:ASTM A105/105N;A36
壁厚さ:STD、SCH40、XS、SCH60、SCH80
ASME/ANSI B16.5 A105 Class150の炭素鋼の開口部は技術的なデータ用紙次としてフランジを付けたようになる:
| わずかな直径 | サイズ（mm） | ||||
| 直径D | D1 | ボルト孔の直径 | D2 | f | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
炭素鋼の開口部のフランジは開口部版の中心、フランジの中心、管の中心およびガスケットが同心、別の中心性は0.002d/β、肯定的のを超過しないし、である開口部版の否定的な圧力方向は媒体の流れ方向に一貫していることを保障し。
炭素鋼の開口部のフランジは組で現われるオリフィス流量計の部品である。物質的な流れは方式に従って流れの開口部の両側で圧力相違の使用によって計算することができる。
