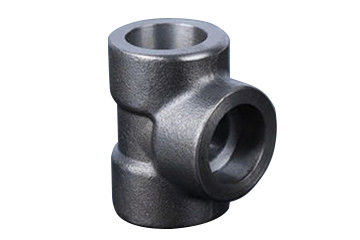

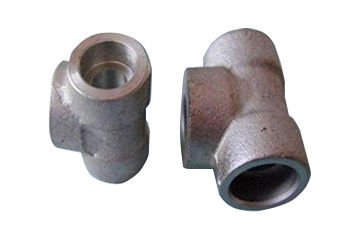

商品の詳細:
|
| 製品名:: | 炭素鋼のソケットの溶接のティー | 工程:: | 造ること |
|---|---|---|---|
| 材料:: | ASTM A105の、20#の、Q235 | 目的:: | 石油、化学薬品 |
| 形: | 同輩 | タイプ: | ティー |
| ハイライト: | ASTMのソケットの溶接ティー、等しいソケットの溶接ティー、A105ソケットの溶接ティー,Equal socket weld tee,A105 Socket Weld Tee |
||
ティーが、別名T継手は、主に液体のそして主要なパイプラインの枝の方向を変えるのに使用されています。等しいティーのノズルの端は同じサイズです;ティーの減少の主要なノズルのサイズは同じであり、枝管のノズルのサイズは主要な管のそれより小さいです。ティーを作る2つの方法があります:油圧膨らみ、高温圧縮。ソケットの溶接のティーは一種の円形の鋼鉄またはインゴットのブランクを造ることによって主に形作られる、および旋盤によってそれから処理されてです高圧パイプ継ぎ手の付属品。ソケットの管シリーズは3つの関係の形態を含んでいます:ソケットの溶接の関係（SW）、バット溶接の関係（BW）および通された関係（TR）。標準的なソケットの管付属品ASME B16.11、Hg/T 21634-1996、MSS SP-83、MSS sp79、MSS sp97、MSS sp95、GB/Tは14383-2008、SH/t3410-96、gd2000、GD87、40t025-2005、等のソケットの溶接のティー管付属品の関係そして使用中の重要な役割を担う、管に管を接続する部品です。関係方法に従って、それはソケットのティー、通されたティー、フランジのティーおよび溶接のティーに分けることができます。それは管と同じ材料のなされます。
標準:ASME B16.11、GB/T 14383-2008
材料:炭素鋼
サイズの範囲:DN 6-100
圧力範囲:3000のlb、6000のlb、9000のlb
厚さ:XXS、Sch80、Schl60
表面処理:反オイル;反絵画
| わずかな直径 | ソケットの深さ | ソケットの次元 | 壁厚さ | ソケットの底への中心 | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1/2 | 16 | 76.9 （73.8） | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1つのソケットの溶接は大抵2"の下で炭素鋼の管およびステンレス鋼の管の溶接に使用する溶接のためのバルブ本体に管を伸ばすことです。
2つのバット溶接は工作物の溶接で広く利用されている全端の表面に沿う2つの工作物を同時に溶接するのに抵抗熱を使用することです。
3つのソケットの溶接はすみ肉溶接、バット溶接を形作りますバット溶接を形作ります。バット溶接は強さおよび圧力の状態のソケットの溶接よりよいです、従ってバット溶接は高圧状態および悪い分野で使用されるべきです。
4つのソケットの溶接はDn40と、小型直径の弁および管、管付属品およびより経済的である管の溶接のような等しいかまたはそれ以下の小さい管の直径のために一般に使用されます。バット溶接はDn40の上のそれらのために一般に使用されます。
高圧評価とのそれらはバット溶接であるが、より低い口径の5つ、ほとんどおよびより小さい圧力評価はソケットの溶接です。
6および100%の欠陥の検出テストはバット溶接が漏出を保障しないことができるように行なわれます。
7つのソケットの溶接は直径の相違が要求されません溶接、バット溶接を挿入するように要求します。
8つは、バット溶接の条件一般にソケットの溶接のそれより高く、質は溶接の後でよいです、従って検出方法は比較的厳密です。
ソケットの溶接は磁気探傷か浸透剤の点検に応じてあるが、9つのバット溶接はレントゲン写真の点検に応じてあります。
1つの炭素鋼のソケットの溶接のティーは石油化学製品の構造で広く利用されていますそして維持、石油およびガス、液化ガス、化学肥料、発電所、原子力、造船業、ペーパー作成、食品衛生、都市構造および他の企業。
2つは、企業で、600のkgに達することができるこの種類の管付属品の圧力より高いです。生命では、配水管の圧力はより低いです、一般に16のkg。
a. カスタマイズされるプラスチック プラスチック・バッグのパッケージb.Wove袋のパッケージc.Pallet D.
私達の工場に生産のための高い能力があります、受渡し時間は少しのための45daysです、またはそれのための急速なら、私達はあなたの出荷日付を整理し、間に合ってもいいです。
